خطکش های دیجیتال Sino

خطکش دیجیتال Sino مدل SDS6: ابزار اندازه‌گیری دقیق برای ماشین‌آلات دستی صنعتی

خطکش‌های دیجیتال Sino، به‌ویژه سری SDS6، سیستم‌های اندازه‌گیری دقیقی هستند که به‌طور گسترده در ماشین‌آلات دستی مانند ماشین‌های فرز، تراش، ماشین‌های سنگ‌زنی و EDMها استفاده می‌شوند. این خطکش‌ها برای دقت بالا و انعطاف‌پذیری طراحی شده‌اند و به اپراتورها بازخورد موقعیتی در زمان واقعی می‌دهند تا دقت و کارایی عملیات ماشین‌کاری افزایش یابد.

مشخصات و ویژگی‌های مهندسی خطکش دیجیتال Sino (سری SDS6)

1. محورها و دقت

خطکش‌های SDS6 در دو مدل 2 محور (SDS6-2V) و 3 محور (SDS6-3V) موجود هستند که از اندازه‌گیری‌های محورهای X، Y و به‌طور اختیاری Z پشتیبانی می‌کنند.

گزینه‌های دقت نمایش بالا شامل 0.1 میکرومتر، 0.5 میکرومتر، 1 میکرومتر، 2 میکرومتر و 5 میکرومتر است که بسته به نیازهای ماشین‌کاری قابل انتخاب هستند.

این سیستم‌ها با مقیاس‌های خطی شیشه‌ای (انکودرهای نوری) سازگارند و حس‌گر موقعیت دقیق و پایدار را ارائه می‌دهند.

2. نمایشگر و رابط کاربری

پنل‌های نمایش دیجیتال LED بزرگ با نمایش اعداد واضح برای هر محور.

کیبورد چندمنظوره با دکمه‌های اختصاصی برای بازنشانی صفر، انتخاب محور، وارد کردن داده‌ها و حالت‌های عملیاتی.

پشتیبانی از حالت‌های نمایش مختصات مطلق و افزایشی که امکان مرجع‌دهی انعطاف‌پذیر در حین ماشین‌کاری را فراهم می‌آورد.

قابلیت تبدیل واحدهای متریک و امپریال با دقت اعشاری قابل انتخاب (4 یا 5 رقم).

رابط کاربری کاربرپسند با قابلیت‌هایی مانند تعویض شعاع ابزار، تنظیم مختصات و ذخیره‌سازی حافظه برای حداکثر 200 تنظیم ابزار و موقعیت صفر.

3. ویژگی‌های محاسبات پیشرفته

دارای ماشین‌حساب داخلی با پشتیبانی از توابع مثلثاتی (سینوس، کسینوس، تانژانت)، ریشه مربع و عملیات حسابی، که امکان انجام محاسبات هندسی فوری بدون نیاز به دستگاه‌های خارجی را فراهم می‌کند.

عملکردهای خاص ماشین‌کاری مانند درون‌یابی دایره‌ای (قوس)، محاسبات دایره سوراخ پیچ (PCD)، حفاری در امتداد خطوط مایل، پردازش سطح زاویه‌ای، اندازه‌گیری شیب، و پردازش تدریجی محفظه داخلی برای افزایش انعطاف‌پذیری ماشین‌کاری.

تعویض شعاع/قطر برای عملیات تراش، که امکان اندازه‌گیری مستقیم قطر از ورودی شعاع را فراهم می‌آورد.

4. جبران‌سازی خطا و حافظه

ویژگی‌های جبران‌سازی خطای خطی و بخش‌بندی شده به کاربران این امکان را می‌دهند که انحرافات خواندن مقیاس را اصلاح کنند و دقت اندازه‌گیری را در طول مسیر حرکت بهبود بخشند.

حافظه در برابر قطع برق تضمین می‌کند که داده‌ها و تنظیمات موقعیت حتی در صورت قطع برق، حفظ شوند و از دست رفتن داده‌ها و خطاهای ماشین‌کاری جلوگیری شود.

عملکرد حالت خواب برای صرفه‌جویی در مصرف انرژی در زمان عدم فعالیت.

5. سازگاری با ماشین‌ها و حالت‌ها

قابلیت تنظیم برای انواع مختلف ماشین‌ها: ماشین‌های فرز چندمنظوره، ماشین‌های فرز یونیورسال، تراش‌ها، ماشین‌های سنگ‌زنی و EDMها.

حالت‌ها و ویژگی‌های نمایش مخصوص ماشین، که DRO را به ویژگی‌های عملیاتی هر نوع ماشین تطبیق می‌دهد.

پشتیبانی از حالت‌های نمایش جمع یا جداگانه برای محورهای Y و Z که برای عملیات ماشین‌کاری ترکیبی مفید است.

6. ویژگی‌های الکتریکی و ارتباطی

عملکرد با منبع تغذیه AC جهانی (85–250 ولت، 50/60 هرتز)، مناسب برای استفاده جهانی.

رابط با مقیاس‌های خطی از طریق سیگنال‌های دیجیتال RS422 و TTL که از ایمنی در برابر نویز و انتقال داده‌های قابل‌اطمینان پشتیبانی می‌کند.

برخی مدل‌ها (مانند SDS6-3V) از سیگنال‌های خروجی ماشین برای یکپارچگی با کنترل‌های CNC یا EDM پشتیبانی می‌کنند.

7. ویژگی‌های فیزیکی و نصب

طراحی پنل فشرده و مقاوم با پوشش‌های حفاظتی برای محافظت در برابر گرد و غبار و بقایای ماشین‌کاری.

گزینه‌های نصب انعطاف‌پذیر برای نصب آسان روی انواع ماشین‌های ابزار.

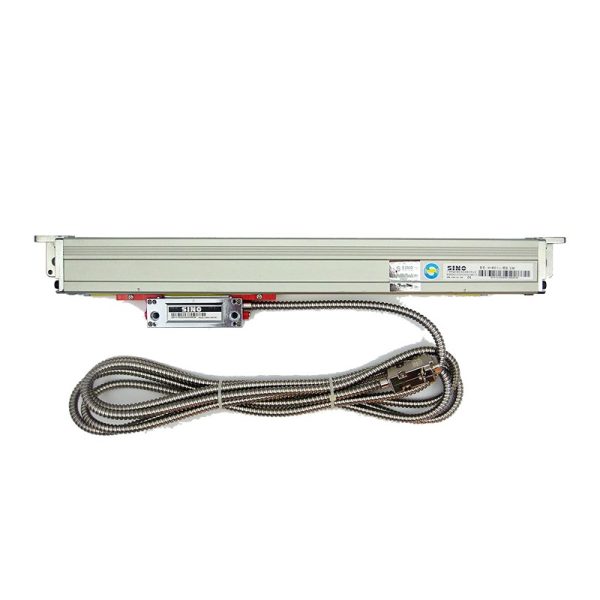

سازگاری با مقیاس‌های خطی شیشه‌ای Sino با طول سفر 100 میلی‌متر تا 420 میلی‌متر، که از ساختار مقاوم و عملکرد روان با استفاده از یاتاقان‌های متعدد برخوردارند.

دلایل مهندسی و مزایا

  • دقت و تکرارپذیری: مقیاس‌های نوری با دقت بالا همراه با جبران‌سازی پیشرفته خطا، دقت زیر میکرون را که برای ماشین‌کاری دقیق ضروری است، تضمین می‌کنند.

  • انعطاف‌پذیری: پشتیبانی از چندین محور و حالت‌های مخصوص ماشین‌کاری، سری SDS6 را برای انواع مختلف ماشین‌آلات دستی سازگار می‌کند.

  • کارایی اپراتور: ویژگی‌های محاسباتی یکپارچه و ذخیره‌سازی حافظه، زمان تنظیم را کاهش داده و خطاهای اپراتوری را به حداقل می‌رساند.

  • مقاومت: طراحی‌شده برای محیط‌های صنعتی با حافظه قطع برق و ساختار مقاوم، که قابلیت اطمینان و طول عمر را تضمین می‌کند.

  • سازگاری جهانی: دامنه ولتاژ وسیع و تبدیل واحدها، استقرار را در سراسر جهان بدون نیاز به تغییرات تسهیل می‌کند.

نتیجه‌گیری

خطکش‌های دیجیتال Sino سری SDS6 راه‌حل‌های دقیق و قابل‌اعتماد برای اندازه‌گیری ماشین‌آلات دستی در محیط‌های صنعتی هستند. طراحی مهندسی این خطکش‌ها با ویژگی‌های پیشرفته مانند دقت بالا، جبران‌سازی خطا، قابلیت‌های محاسباتی و سازگاری جهانی، آن‌ها را به ابزاری ضروری برای بهبود دقت و کارایی عملیات ماشین‌کاری تبدیل کرده است.
